Параметры

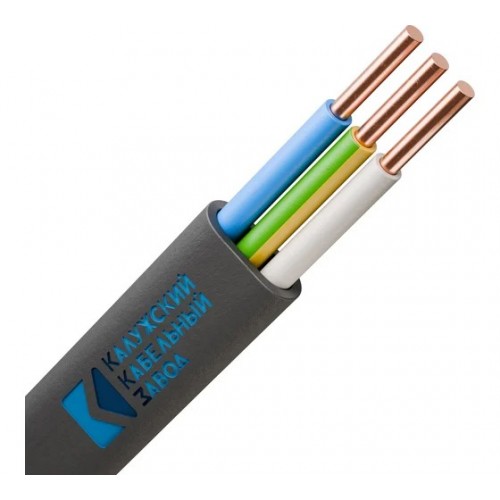

ВВГ-Пнг 3х4 - сокращенная маркировка плоского силового кабеля с тремя медными жилами сечением четыре миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, полная маркировка: ВВГ-Пнг(А) 3*4 .
Кабель силовой плоский ВВГ-Пнг(А) 3х4 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Кабель ВВГ-Пнг 3х4 является аналогом (заменой) следующих импортных кабелей: NYY-J 3*4, NYY-O 3х4, CYKY 3х4, NYM 3*4.

Технические характеристики кабеля ВВГ-Пнг(А) 3х4
Климатическое исполнение - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию.
Монтаж кабеля ВВГ-Пнг(А) 3х4 производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при прокладке - 104.4 миллиметров.
Кабель ВВГ-Пнг(А) 3х4 не распространяет горение при групповой прокладке по категории (А).
Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГ-Пнг(А) 3х4 по условию невозгорания при коротком замыкании - 400°С.
Код ОКП - 35 3371.
Расчетная масса кабеля ВВГ-Пнг 3х4 - 0.25 килограмм в метре.
Наружный диаметр - 11.6 миллиметров.
Срок службы кабеля ВВГ-Пнг(А) 3*4 - не менее 30 лет с даты изготовления.
Растягивающее усилие при монтаже не должно превышать 600 Ньютонов.

Токовые нагрузки кабеля ВВГ-Пнг 3х4
Допустимый ток при прокладке ВВГ-Пнг 3х4 на воздухе: 36 Ампер.
Допустимый ток при прокладке в земле: 47 Ампер.
Допустимый ток односекундного короткого замыкания: 430 Ампер.
Активное сопротивление жилы: 4.65 Ом на километр.
